未知 田草CAD工具箱—>配筋精灵   [ 日期:2012-12-15 ]   [ 来自:本站原创 ]  HTML

插件下载:

    本插件不提供单独下载,请下载工具箱(工具箱中包含此插件)。
    下载地址:
        关注公众号:ByCAD
        回复关键字:工具箱




  • 适用于AutoCAD 2006:         AsCute_R16.dll
  • 适用于AutoCAD 2007~2009:    AsCute_R17.dll
  • 适用于AutoCAD 2010~2012:    AsCute_R18.dll
  • 适用于AutoCAD 2013~2014:    AsCute_R19.dll
  • 适用于AutoCAD 2015~2016:    AsCute_R20.dll
  • 适用于AutoCAD 2017:        AsCute_R21.dll
  • 适用于AutoCAD 2018:        AsCute_R22.dll
  • 适用于AutoCAD 2019~2020:    AsCute_R23.dll
  • 适用于AutoCAD 2021~2023:    AsCute_R24.dll


★简介★

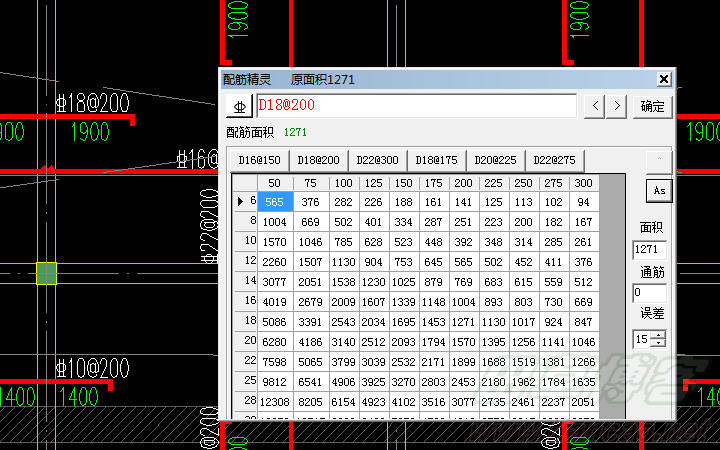

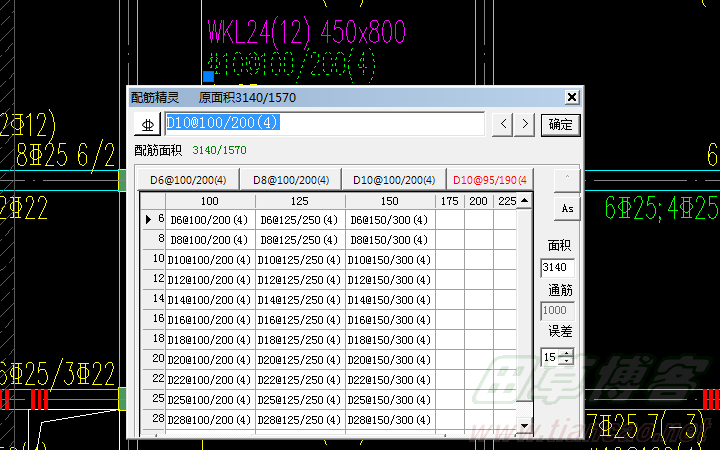

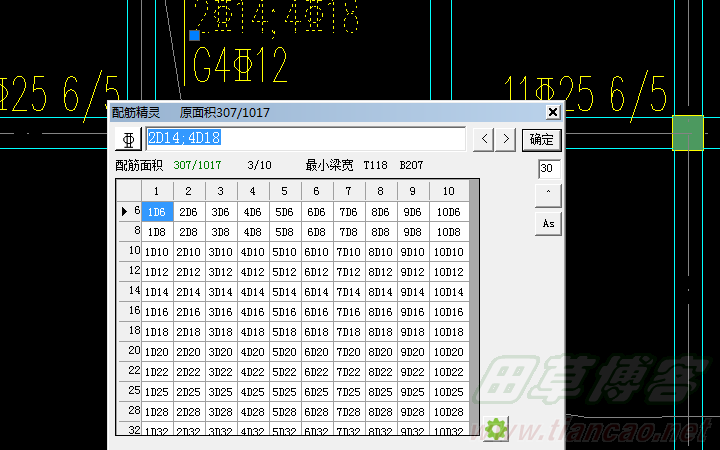

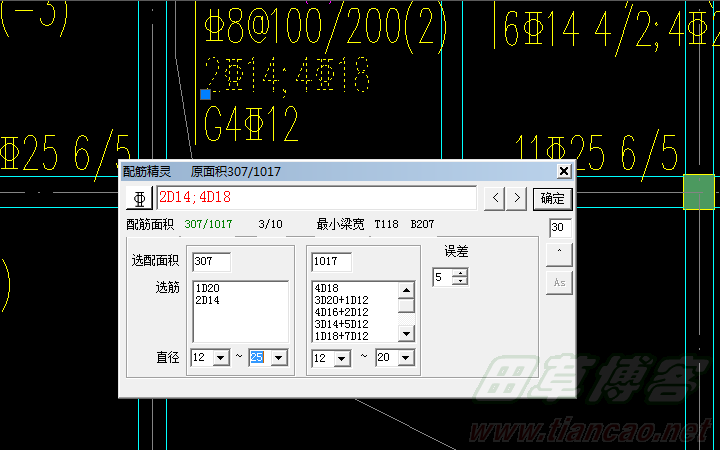

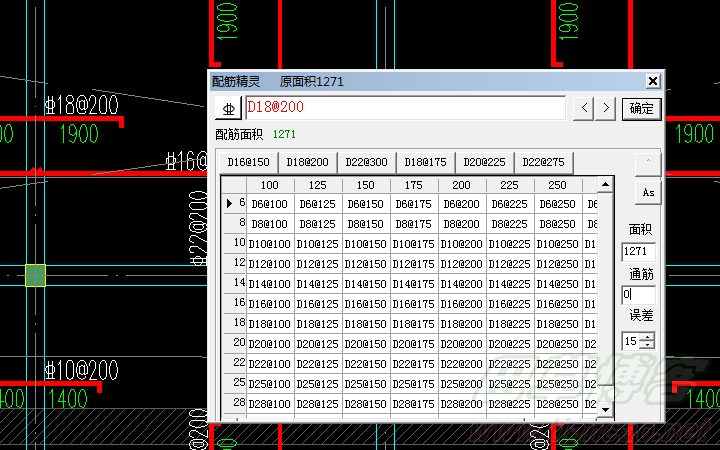

               双击含有钢筋字符的单行文字,弹出编辑对话框,且显示钢筋面积,最小梁宽等,根据钢筋面积自动选筋,也可以通过钢筋表点选钢筋。附带平法梁标注配筋率分析,平法柱标注配筋分析,体积配箍率分析等。
          编辑对话框支持分段选择,快速编辑,编辑实时显示钢筋面积。
          编辑后可以点击“确定”按钮,也可以按下快捷键F1~F5、Tab和Enter键。

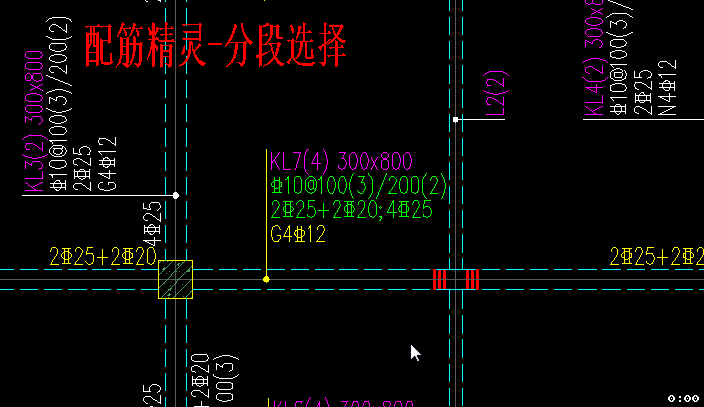

          分段选择有三种方式:1、鼠标滚轮;2、键盘的左右键;3、窗口上的左右按钮

 命令:
           "双击弹出编辑对话框"
           TcAsEdit           弹出编辑对话框
★操作★
                第一次使用在AutoCAD中输入命令 netload 加载*.dll文件。
★附属命令★
                TcGetAs              直接显示钢筋面积,不显示编辑对话框。
                TcshowAs            激活鼠标悬停显示钢筋面积。
                TcPFL                 平法梁标注配筋率分析。
                TcPFZ                 平法柱标注配筋分析。
                UnLoad_AsCute    删除自动加载,文件不再随AutoCAD启动而启动。
                TcAsCuteDoubleClickOpen    打开"双击弹出编辑对话框"
                TcAsCuteDoubleClickClose    关闭"双击弹出编辑对话框",编辑需要输入命令 TcAsEdit
                TcDDC                 临时关闭双击编辑
                TcDDO                 临时打开双击编辑
按此在新窗口打开图片

按此在新窗口打开图片

按此在新窗口打开图片

按此在新窗口打开图片

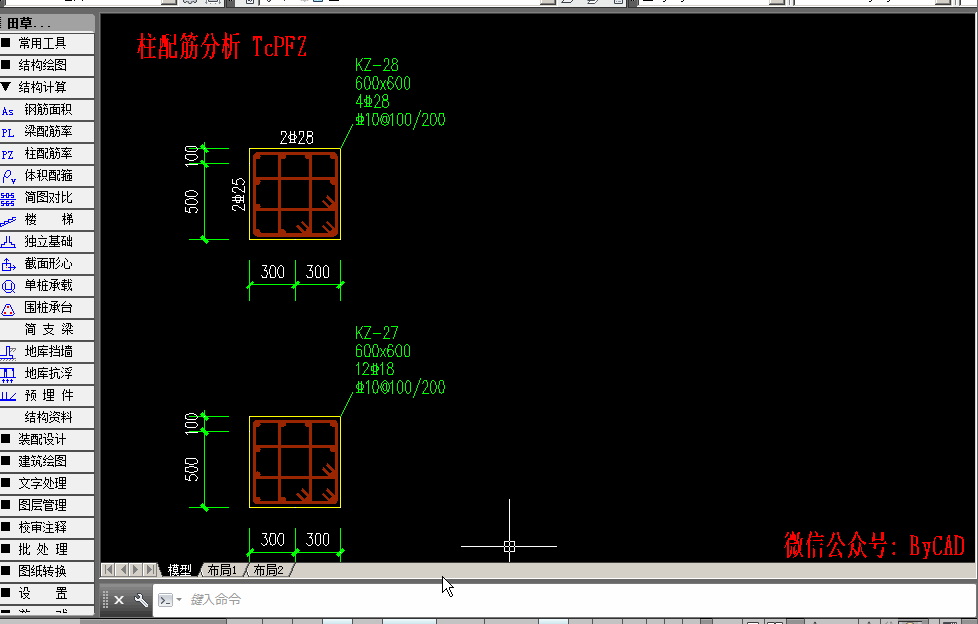

以上演示,柱配筋分析,可以适用于多种标注,可以分析出:
    柱子截面
    角筋面积
    单侧面积
    全截面面积
    单侧配筋率
    全截面配筋率
    还原配筋简图

按此在新窗口打开图片

按此在新窗口打开图片

按此在新窗口打开图片

按此在新窗口打开图片

按此在新窗口打开图片

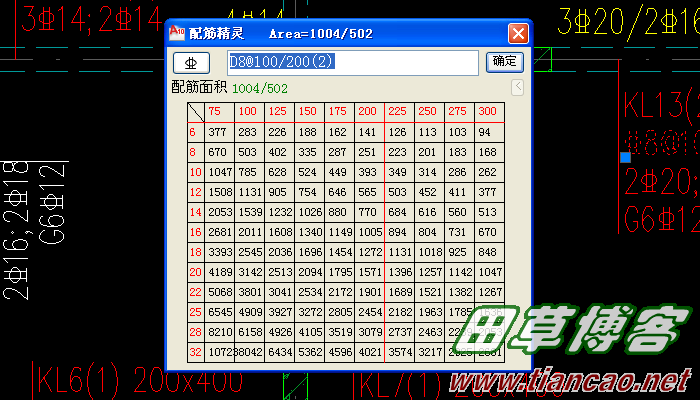

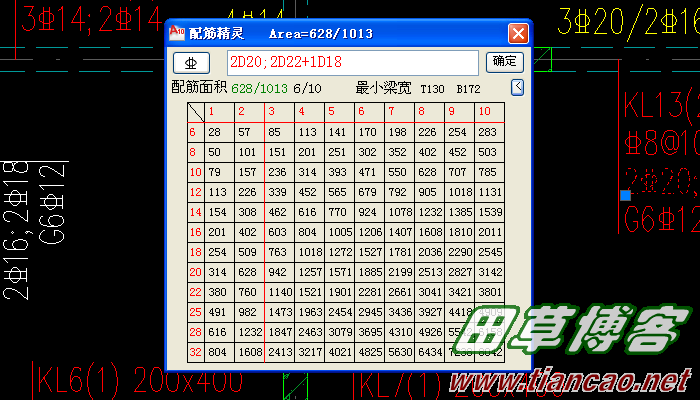

老版截图

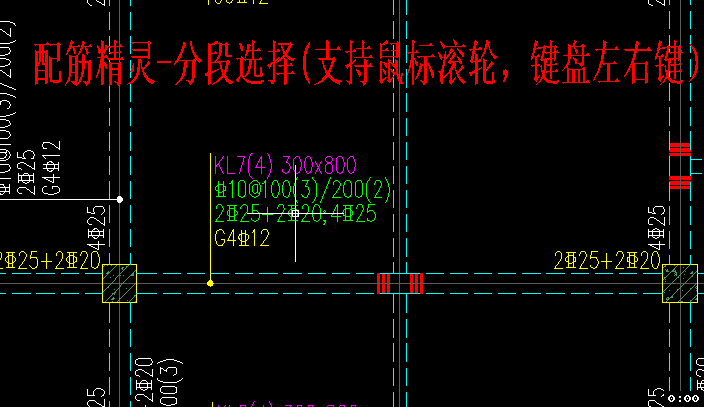

1、分段选择演示:分段选择有三种方式:1、鼠标滚轮;2、键盘的左右键;3、窗口上的左右按钮
按此在新窗口打开图片

按此在新窗口打开图片


按此在新窗口打开图片


按此在新窗口打开图片

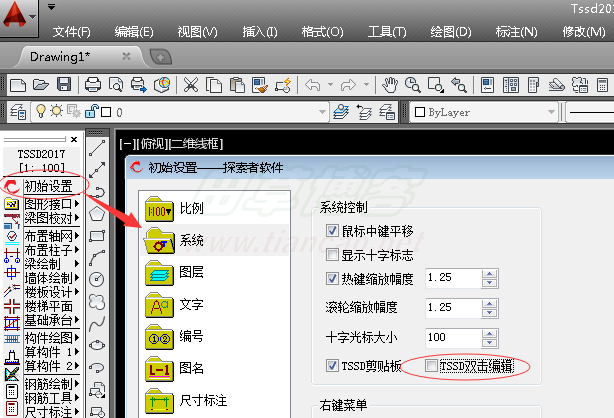

1、关闭探索者的双击编辑。

按此在新窗口打开图片

[本日志由 tiancao1001 于 2023-07-20 08:20 PM 编辑]
