未知 PDF施工图如何转回AutoCAD施工图?   [ 日期:2018-05-03 ]   [ 来自:本站原创 ]  HTML


PDF施工图如何转回AutoCAD施工图?

按此在新窗口打开图片

1、借助第三方软件

    比如:PDF FLY  http://tiancao.net/ID1681.htm

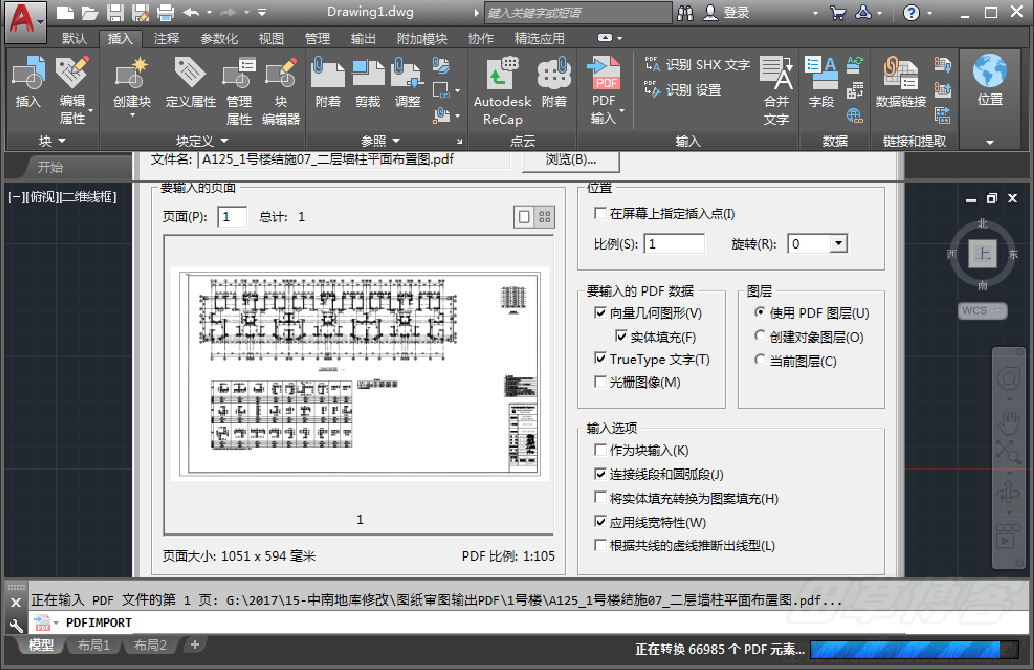

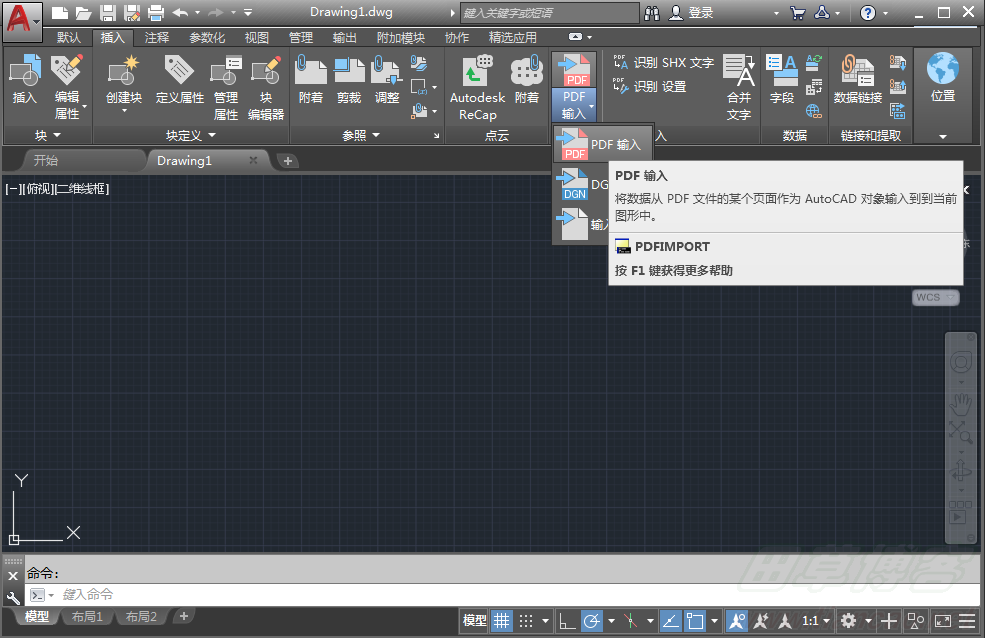

2、高版本AutoCAD自带PDfIMPORT命令

    这个命令从AutoCAD2017开始才有。

按此在新窗口打开图片

按此在新窗口打开图片

按此在新窗口打开图片

        关于输入 PDF 文件

        您可以将几何图形、填充、光栅图像和 TrueType 文字从 PDF 文件输入到当前图形中。视觉逼真度以及某些特性(如 PDF 比例、图层、线宽和颜色)可以保留。

        PDF 文件是发布和共享设计数据以供查看和标记时的一种常用方法。AutoCAD 不仅支持创建 PDF 文件作为 AutoCAD 图形的发布输出,还支持使用以下任一选项将 PDF 数据输入到 AutoCAD 中:

        可以将 PDF 文件附着到图形作为参考底图,以便在协作处理项目时将其用作参照。
        可以将 PDF 数据输入为对象,其中的一部分或者全部可以用作参照,也可以进行修改。
        如果要输入 PDF 数据,您可以选择从 PDF 文件指定某一页面,或者可以将全部或部分附着的 PDF 参考底图转换为 AutoCAD 对象。

        如何转换对象
        PDF 文件生成后,所有受支持的对象都将转换为路径、填充、光栅图像、标记和 TrueType 文字。在 PDF 中,路径由直线段和三次 Bézier 曲线构成,所以它们要么为连接型,要么为独立型。但是,如果要将 PDF 文件输入到基于 AutoCAD 的产品中,请注意以下事项:

        如果 Bézier 曲线在这些形状的合理公差范围内,它们将转换为圆和圆弧。否则,它们将转换为二维多段线。
        椭圆形状可以转换为二维多段线、样条曲线或椭圆,具体取决于它们以何种方式存储为 PDF。
        可以选择将每组近似共线的线段合并为名为 PDF_Import 的具有虚线线型的多段线。
        复合对象(如标注、引线、图案填充和表格)会生成许多单独的对象,如同这些对象被分解了一样。
        实体填充区域既可以输入为二维实体,也可以输入为实体填充的图案填充。将它们的透明度指定为 50%,以确保这些区域中的任何文本都可见。
        使用 TrueType 字体的文字将保留,但最初使用 SHX 字体的文字将输入为独立的几何体对象。
        光栅图像生成 PNG 格式的文件,这些文件将作为外部参照附着到图形文件。这些图像文件保存在     PDFIMPORTIMAGEPATH 系统变量指定的文件夹中,而保存位置也可在“选项”对话框的“文件”选项卡中指定。
        点对象将转换为零长度多段线。
        不输入标记。
        使用 SHX 字体创建的文字

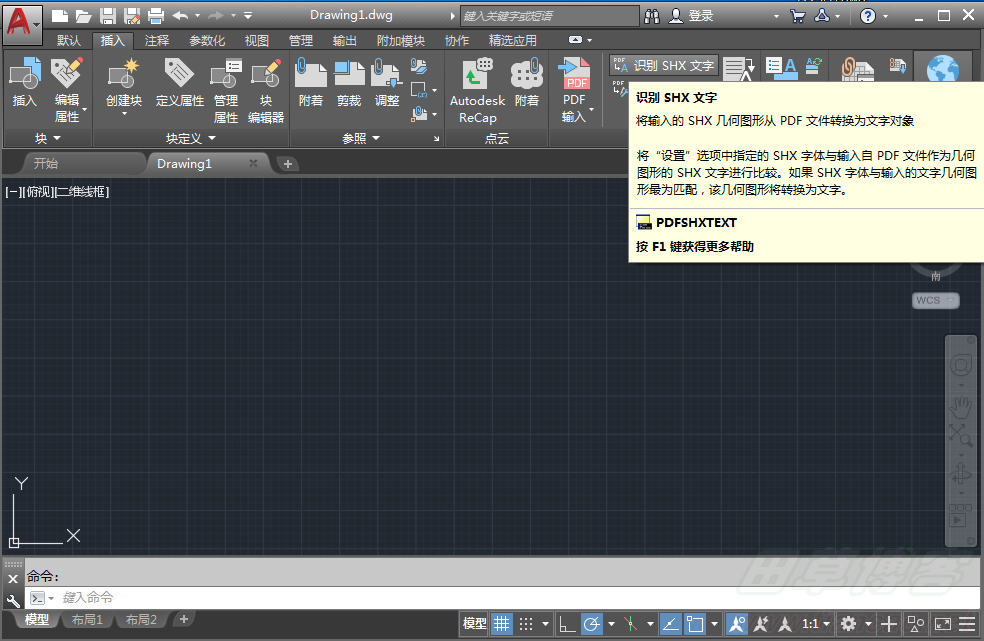

        在输入 PDF 后,可使用 PDFSHXTEXT 命令将任何 SHX 文字的几何表示形式转换为多行文字对象。转换过程会将所选几何图形与对话框中列出的所选 SHX 字体依次进行比较。当几何图形和 SHX 字体匹配密切到足以超过您指定的识别阈值时,几何图形将转换为多行文字对象。

        注: 不支持亚洲语言的大字体。
        然后,可以使用 TXT2MTXT 命令将所选的多行文字对象合并为单个多行文字对象。

限制
        当 AutoCAD DWG 文件输出为 PDF 文件时,丢失信息和精度在所难免。了解下面这一点很重要:视觉保真度可能会到达预期的效果。

        DWG 文件中的数据将采用双精度浮点数的形式进行存储;而 PDF 文件中的数据仅为单精度型。精度位数的减少将舍入坐标值,同时精度降低的影响在以下情况中最为明显:

        计算位置(例如,切点、圆弧端点和旋转线端点)
        具有较大动态范围(从最大值到最小值)的数据
        PDF 文件中的较大坐标(例如在地图中找到的坐标)
        生成的 PDF 文件具有较低的 DPI(每英寸点数)设置
        注: 从 AutoCAD 输出的 PDF 中的最高精度设置为 4800 dpi。


        对与中文绘制的施工图,文字对象转换基本是不可能的,即使使用truetype字体也很难实现。因为我们一般都会调整字体的宽度。如果truetype字体的宽度是1.0的是可以实现还原的。
