未知 CAD 钢筋符号   [ 日期:2007-01-17 ]   [ 来自:本站原创 ]  HTML


CAD 钢筋符号



建议:为了便于CAD文件的修改的容易性和传播的兼容性,
           1、请使用CAD的自带的标准字体
           2、请使用Text命令,而不推荐使用mtext命令。

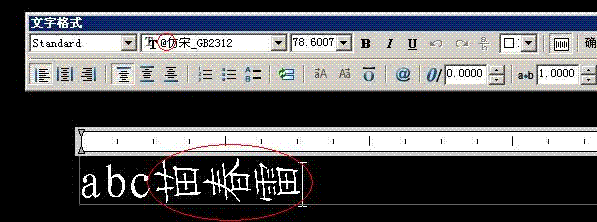

注意:1、CAD中字体名称前面带有@的,将会使用中文字符横过来如下:遇到这样的问题只要改称不带@的字体就可以了
            2、CAD打印出来时空心字体,受系统变量textfill控制的,其为0时候即打印出空心字体,为1的时候打印出来的即位实心字体

按此在新窗口打开图片

推荐: SHX viewer

一、软件信息
———————————————————————————————————
    软件名称:YFC-ShxViewer  (汉化补丁)
    软件版本:1.1
    运行环境:Windows9X/ME/2000/XP
    软件性质:共享
    汉化文件:YFC-ShxViewer.exe
    汉化作者:王风华
    Email:yfgzsw@163.com

二、软件简介
———————————————————————————————————

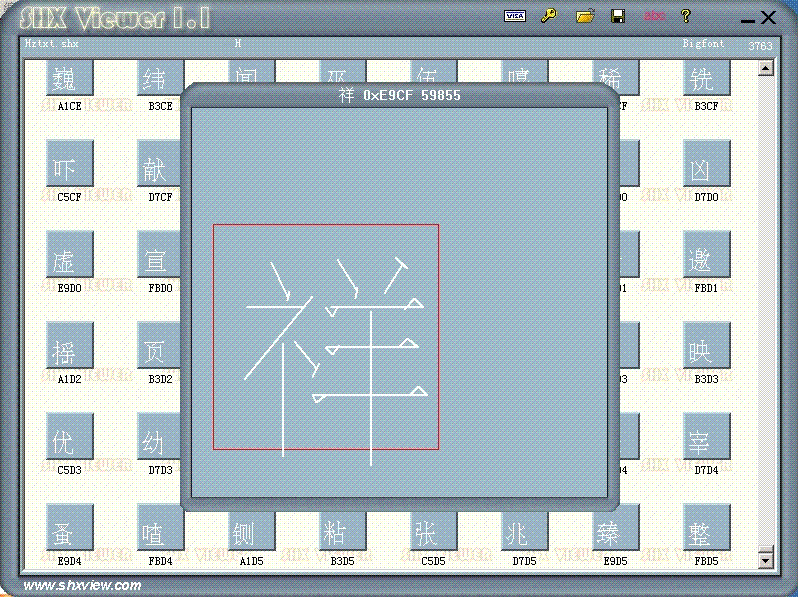

   ShxViewe 是一款非常实用的SHX字型浏览软件。以往我们在安装AutoCAD专用
字体时常常是先将安装目录中的字体全部安装至AutoCAD中,然后用AutoCAD打开
逐一查看,将不需要的字体删除。这样做不但费时,也极不方便。现在我们可以
先用ShxViewe浏览字型,然后从中选取所需的将其安装至AutoCAD中。更难得的是
本软件支持中文字体的浏览。
三、下载地址



按此在新窗口打开图片

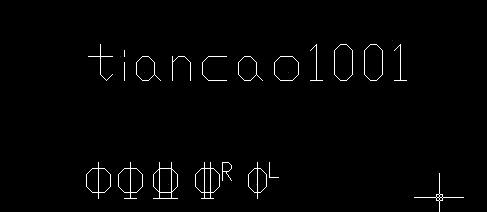

网上有很多CAD的字体文件,各个字体文件也不太一样。一般的可以通过以下方法输入:

一级钢筋:%%130;
二级钢筋:%%131;
三级钢筋:%%132;
四级钢筋:%%133;

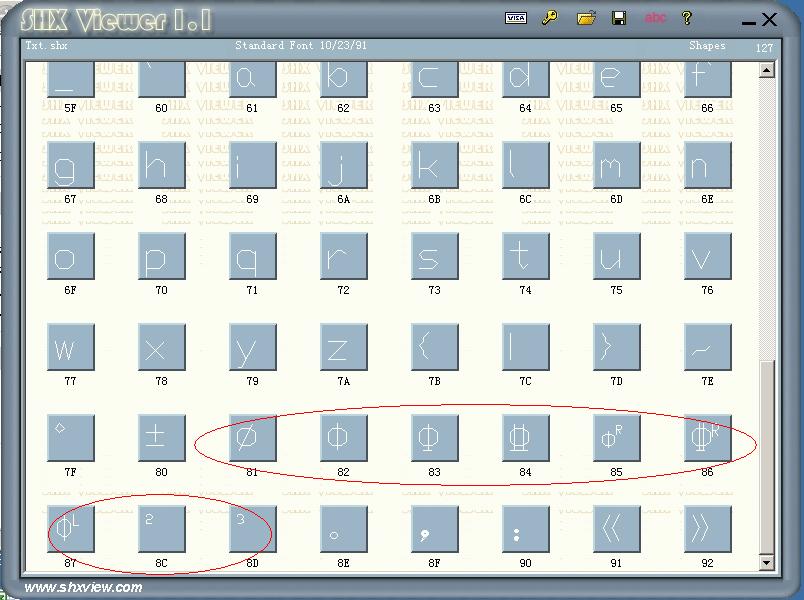

按此在新窗口打开图片

其实上面的130、131、132、133就是上图的字符十六进制编号的十进制。

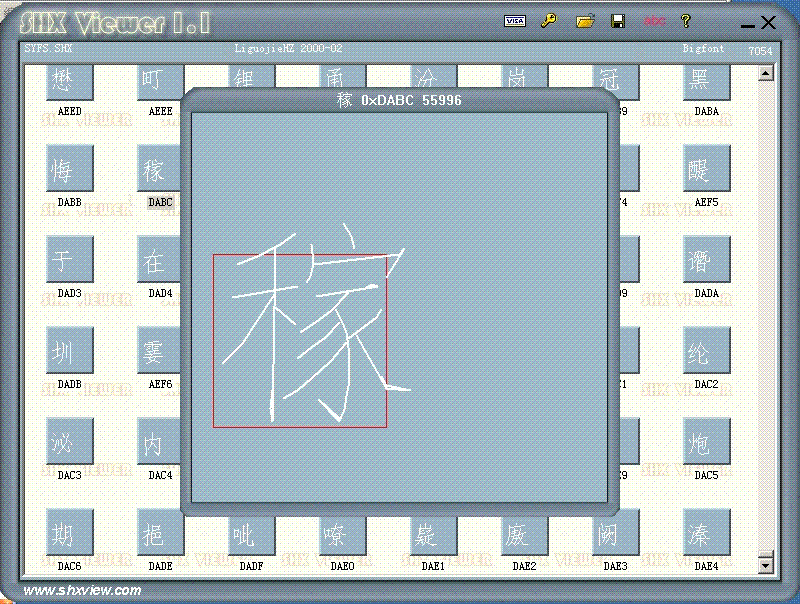

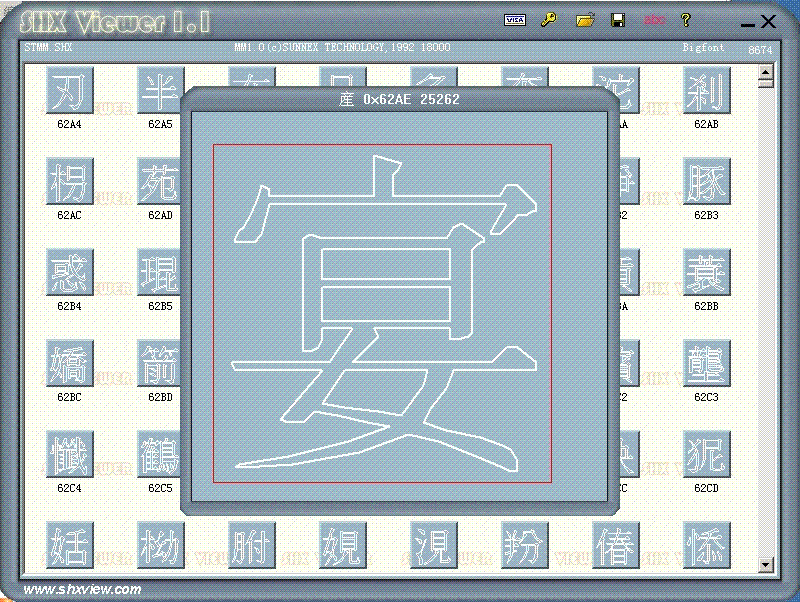

和大家分享一下天正、PKPM等软件常用的工程汉字字体文件:


按此在新窗口打开图片
按此在新窗口打开图片按此在新窗口打开图片

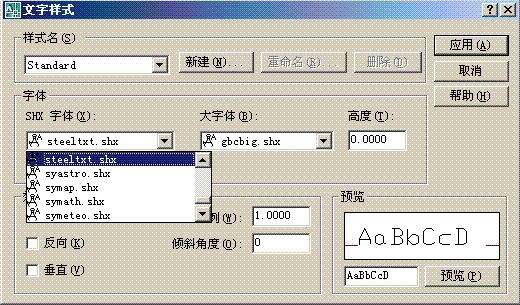

将下载的文件解压缩,然后把里面的字体文件拷贝到CAD的安装文件夹下面的Font文件夹下面。重新启动CAD在字体样式里面就能看到你刚才拷贝的CAD字体名称了。

按此在新窗口打开图片

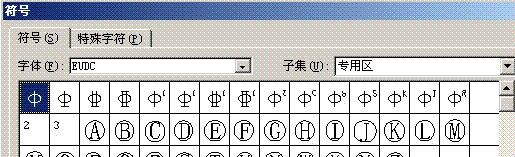

有的时候CAD中的钢筋符号等特殊符号还有可能来自word中的一种字体eudc.ttf 。

按此在新窗口打开图片

按此在新窗口打开图片

      此字体:eudc.ttf 在安装office2003是没有的,我也不知道什么时候开始就没有了的。我单知道安装office2000后系统中就有了。可一直接下载此字体文件到 C:/windows/fonts/文件夹下即可。

         还有一种极其少见的可能:就是用TrueType造字程序,但我还是见人用过。






[本日志由 田草 于 2008-01-26 09:10 AM 编辑]


引用这个评论 田草 于 2007-10-15 10:23 PM 发表评论:
CAD 上标 下标  %%140 %%141 %%142

引用这个评论 田草 于 2007-07-31 00:17 AM 发表评论:

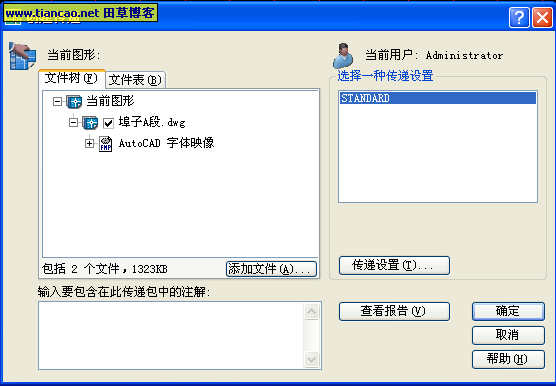

今天才知道,CAD的字体和dwg同样是可以打包的哦,2000版以前的命令我不知道,但是以后有了个电子传递的命令 etransmit

这个命令不仅可以映射字体文件还可以添加说明以及其他文件,一起打包发布。

这样就不怕在别的机器上面出现乱码了

按此在新窗口打开图片

引用这个评论 田草 于 2007-03-09 12:55 AM 发表评论:

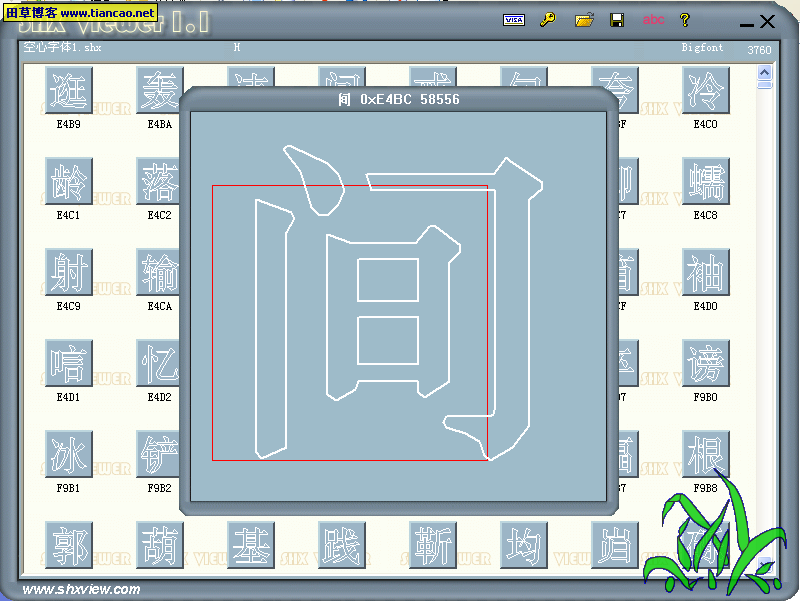

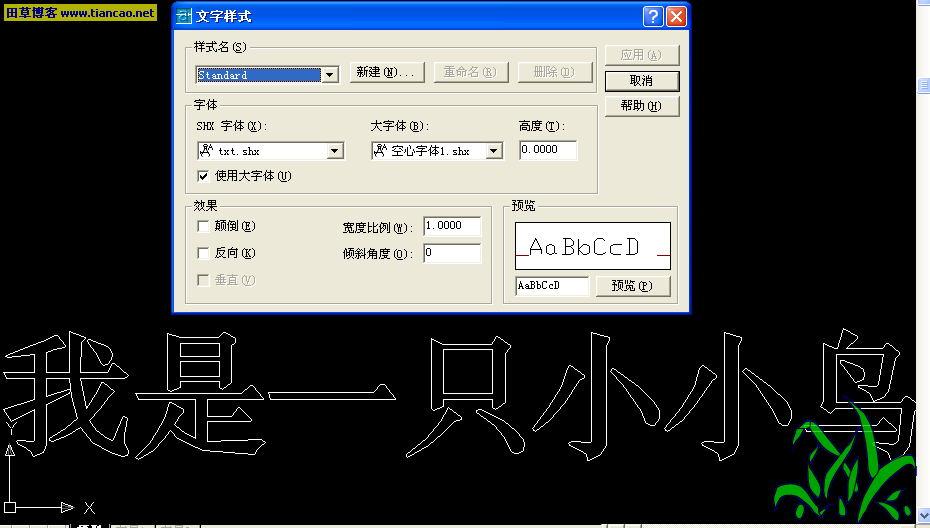

上面的空心字体并不能应用,因为它的字码乱了。给大家共享一个新的。

按此在新窗口打开图片
按此在新窗口打开图片
点击下载此文件
