柱脚锚栓锚固长度怎么设计？ [ 日期：2010-07-11 ] [ 来自：概括的说，是根据锚栓的破坏形式决定的，大致是三种：1、锚栓被拉断；2、锚栓与混凝土的粘结被破坏即锚栓被拔出；3、混凝土锥体破坏即锚栓被拔出时带了一个混凝土块。这三种破坏除了第一种与埋入长度无关外，其他两种都有关系。于是就可以得出这样的平衡等式：T1=T2；T1=T3。来决定锚栓的埋入长度。一般由第一个等式起控制作用，就可以得到不同混凝土强度等级下的锚栓埋入深度，大致的等式是这样的（仅供参考）：C15，30d；C20，25d；C25，22d；C30，19d；C35，17d。
锚栓表可查询：
04SG518-3门式刚架轻型房屋钢结构（有吊车）P105页
钢结构设计手册(上册)(2004年1月第三版)P502）
钢结构设计手册(上册)(2004年1月第三版)P503）
[本日志由 tiancao1001 于 2010-07-11 01:26 PM 编辑]

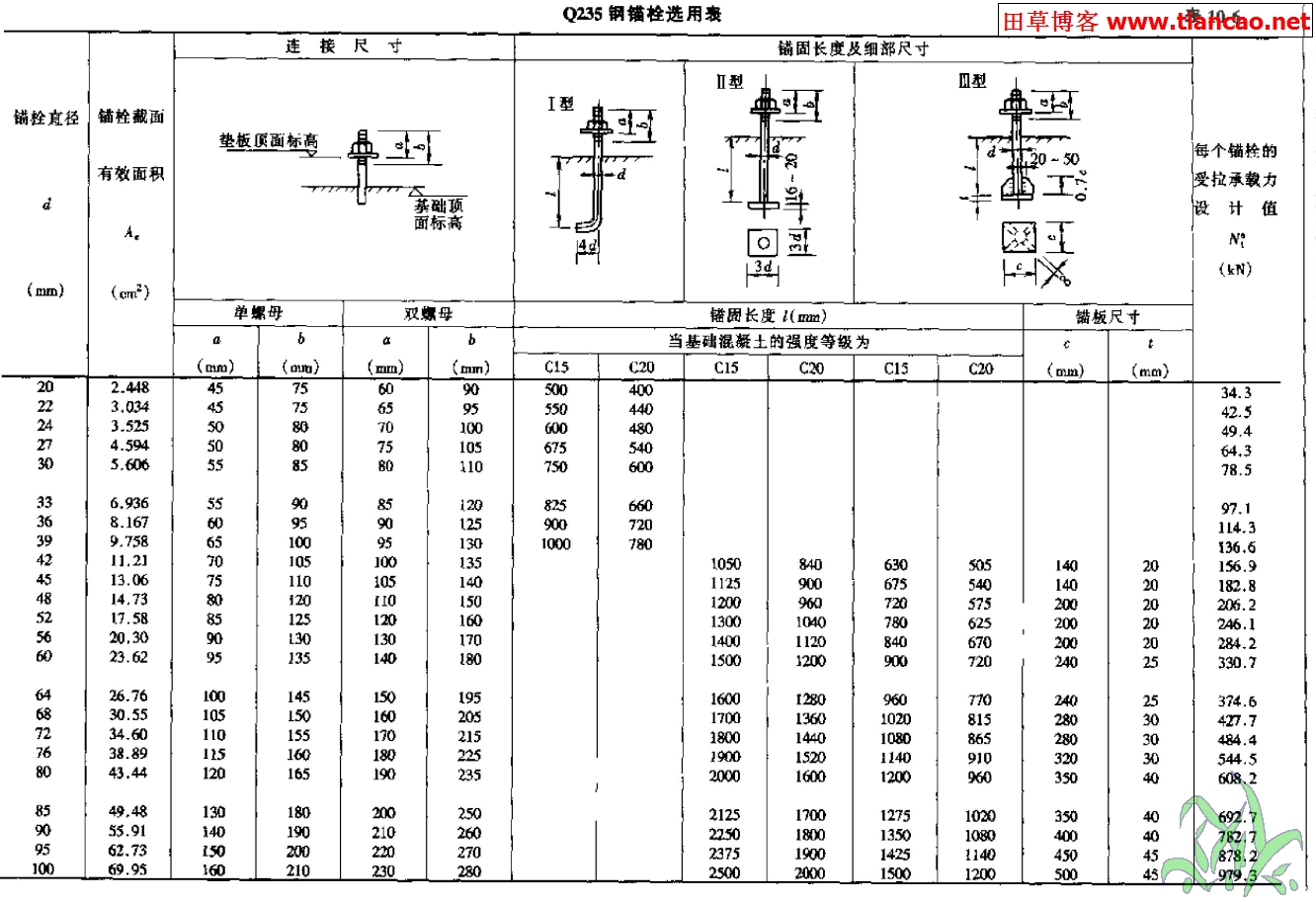

Q235锚栓锚固长度选用表（钢结构设计手册(上册)(2004年1月第三版)P502）
点击下载此文件

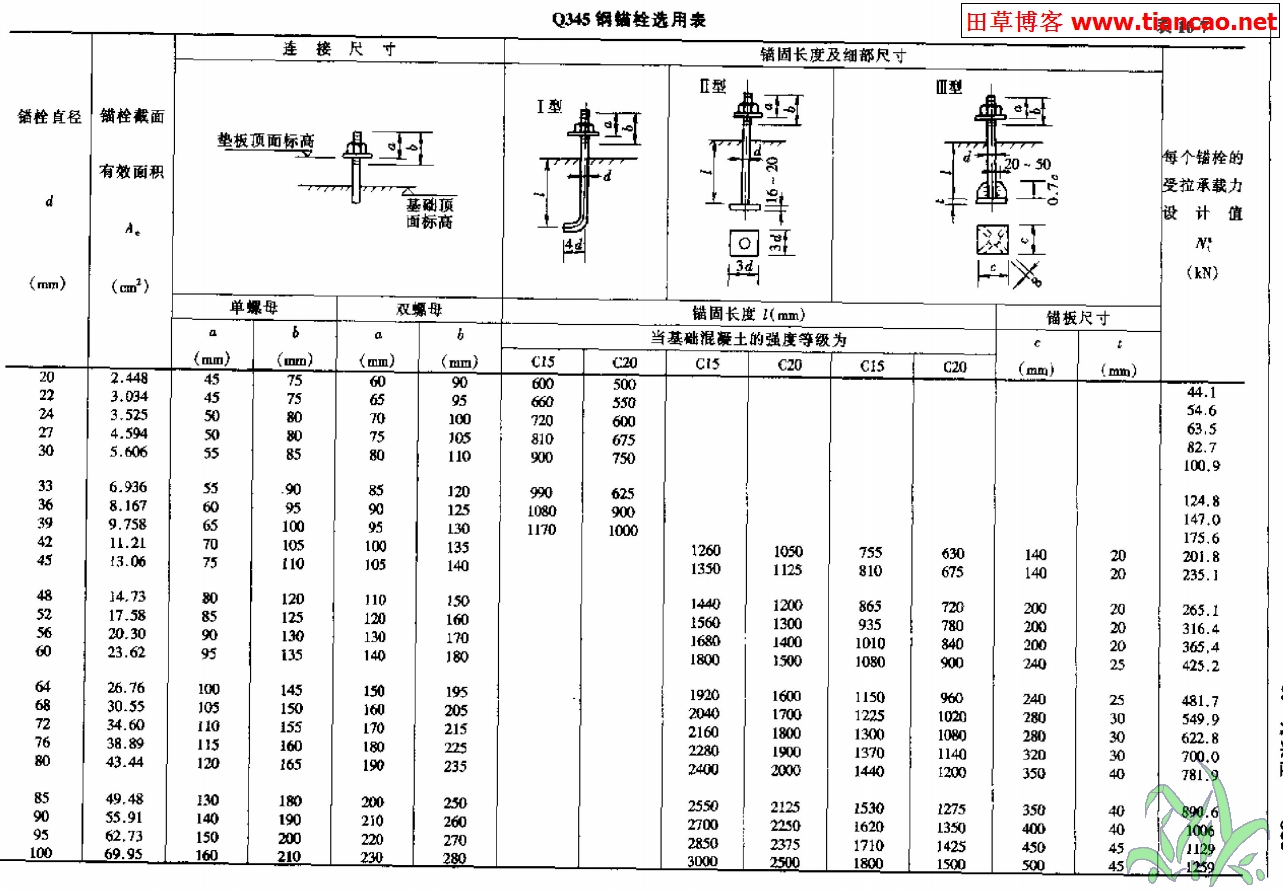

Q345锚栓锚固长度选用表（钢结构设计手册(上册)(2004年1月第三版)P502）
点击下载此文件
点击下载此文件
点击下载此文件Q345锚栓锚固长度选用表（钢结构设计手册(上册)(2004年1月第三版)P502）
